Placa con Relés programable de 32 ó 47 salidas

---

Esta placa de relés programables viene como un kit con una configuración estándar y paneles de interruptores estándar. La placa de relés y los paneles se pueden reconfigurar para aplicaciones que requieren un alto nivel de flexibilidad y una gran cantidad de funciones de control mientras ocupan un espacio reducido.

Cada salida está protegida de forma independiente contra sobrecargas por su propio interruptor reiniciable (capacidad del interruptor especificada por el cliente).

Todas las entradas pueden ser especificadas por el cliente para operar en los modos activo de + 12V o activo de tierra. La lógica operativa para todas las entradas y salidas es especificada por el cliente y programada en la fábrica. Cinco canales de entrada analógica integrados permiten la monitorización de señales de 0 a 14 VCC y su incorporación como parte de la lógica del sistema.
ECX Electronics fabrica tableros de relés especificados por el cliente o tableros de relés programables para la industria de vehículos especiales (ambulancias, vehículos de rescate, camiones de bomberos y centros de comando móviles).



Descripción de la placa con Relés programables de 32 ó 47 salidas



Salidas: Disyuntor reiniciable protegido

● 30 salidas de relé (20 amperios)
● 2 salidas de estado sólido (20 amperios)
● 2 salidas fijas de 12 V (20 amperios)
● LED de diagnóstico para cada salida

Salida de suministro:

● 1 (nivel seleccionable a 3 V, 5 V, 9 V, 0,5 amperios, para alimentar transductores externos del cliente, etc.)

Salida de alarma externa:

● 1 (señal de tierra para activar dispositivos de alarma externos de 0,5 amperios)

Entradas de interruptor::

● 32 (programable en fábrica o por el cliente para estar activo a 12 voltios o tierra) en la placa principal.
● 2 (programable en fábrica o por el cliente para que esté activo a 12 voltios o tierra) en la placa principal para usar con señales externas.

Entradas analógicas:

● 5 (Para señales de 0 a 14 Voltios).

Interruptores de configuración:

● 26 (seleccionable en fábrica o por el cliente para especificar diferentes funciones operativas).

Entradas de temperatura:

● 1 (para conexiones a elementos sensores de temperatura externos, hasta 16)

Puertos CAN J1939:

● 2 (para comunicación con dispositivos externos)

Puerto USB:

● 1 (para actualizaciones de programación local o remota)

Pantalla de visualización:

● 1 (Dispositivo opcional montado en la placa principal para diagnóstico, calibración de entradas analógicas, configuración de funciones operativas, etc.)

Tablero opcional:

● 15 (20 amperios) salidas de estado sólido
● LED de diagnóstico para cada salida
● 16 entradas de interruptor (programables en fábrica o por el cliente para que estén activas a 12 voltios o tierra).

Dimensiones:

17 pulgadas x 11.5 pulgadas x 2.75 pulgadas

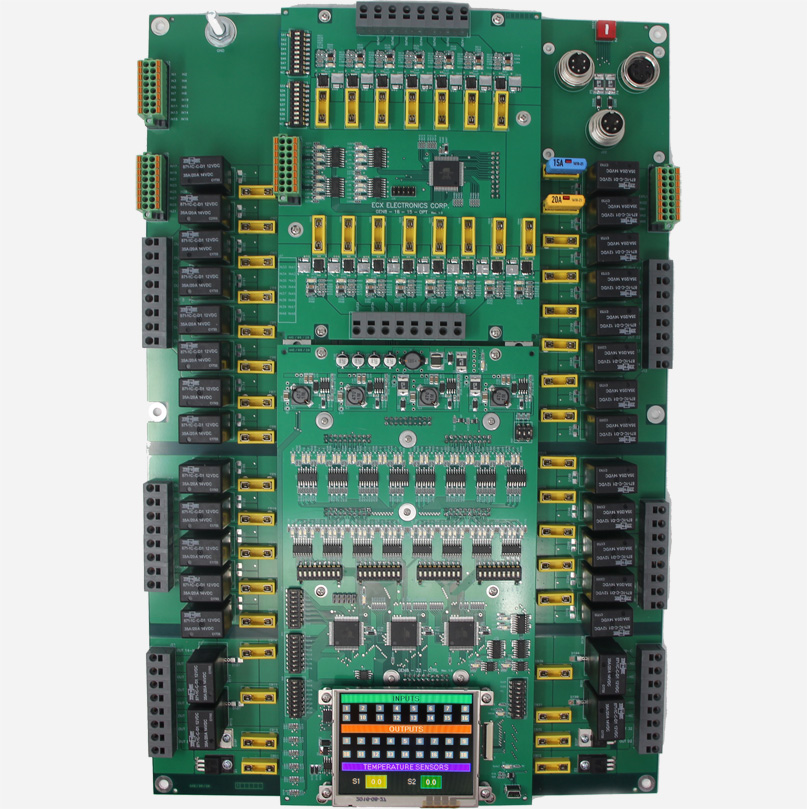

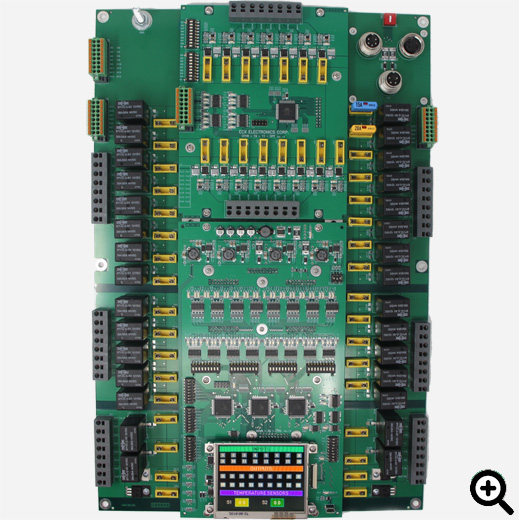

Vista detallada de la placa con Relés programables de 32 ó 47 salidas
