Sistema Multiplex o Multiplexado – Modelo M18 (18 Salidas de Potencia)

ECX Electronics fabrica controladores tipo Multiplex o multiplexado de estado sólido diseñados para proveer beneficios excelentes a una variedad de industrias diferentes. Estos controladores se utilizan en vehículos de emergencia, industriales y recreacionales.

Beneficios de un Sistema Multiplex o multiplexado:

● Reduce el costo y tiempo de instalación del Sistema eléctrico
● Permite mayor flexibilidad en el diseño y las comunicaciones entre los diferentes módulos
● Reduce el peso y espacio ocupado por el sistema eléctrico

Las salidas pueden activarse como resultado de diferentes combinaciones de señales de entrada.
Estas combinaciones lógicas pueden programarse en la fábrica o las puede programar el mismo cliente.

Para el modelo con 36 salidas de potencia toque aquí

Para el modelo con 12 salidas de potencia toque aquí

Para el modelo con 6 salidas de potencia toque aquí

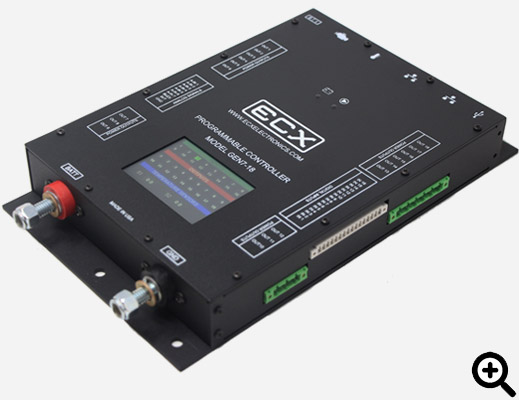

Descripción del Módulo M18

Características técnicas generales:

● Todas las salidas son de estado sólido y pueden conducir corrientes de hasta 20A
● 14 Salidas que suplen 20A a +12V (con protección contra sobre corriente programable por el cliente)
● 4 salidas que suplen 20A a +12V o GND (con protección contra sobre corriente programable por el cliente)
● 16 entradas digitales (activadas por señales de +12V o GND)
● 7 entradas analógicas (0 a +12V)
● Todas las salidas pueden programarse para proveer voltajes variables
● El Módulo puede operar en ambientes con temperaturas de -40C a +85C
● El Módulo está protegido contra inversión de polaridad y voltajes transitorios
● Bajo consumo en condiciones de inactividad
● Conexión simple a los cables de señales de entradas y salidas
● 2 líneas independientes de datos con protocolo CAN

● 1 salida de 9VDC, 700mA para suplir corriente a instrumentos electrónicos del cliente

Algunas de las funciones típicas de control incluyen:

● Operaciones lógicas relacionando entradas y salidas
● Flexibilidad para programar voltajes variables en todas las salidas
● Programación de diferentes modos de parpadeo para luces de emergencia
● Administración y secuencia de encendido de cargas
● Control de velocidad de motores
● Programación de temporizadores de salidas
● Control de temperatura interior del vehículo
● Indicación y alarma de presión de oxígeno
● Indicación y alarma de apertura de puertas
